電磁流量計MAG5000沒有電流輸出,原來工作正常,什么原因?
解答:(1)必須將Output菜單下的Current output選項設置為ON
(2)不能將變送器(表頭)拆下后再測量31和32的電流,必須從31和32引兩根線出來,保持變送器不動來測量電流;
(3)電流回路不需要額外供電,連接模擬量通道時,需要選擇“四線制“
(4)如果上述情況都已經排除,建議使用電流仿真測試,通過變送器強制輸出一個電流,具體操作如下:Service mode菜單下,Current ouput選型,通過左下角的按鍵將Normal改為Forced,然后按右下角的按鍵確認,通過第一行中間的翻頁鍵選擇一個電流輸出,顯示屏停留在該電流仿真界面,然后用萬用表測量端子31和32的電流(端子31和32需要通過電纜引出來),仍然測量不到電流(一定要確保萬用表電流檔工作正常),懷疑變送器硬件故障。MAG5000MAG6000電磁流量計維修
如果您初次使用MAG5000和MAG6000系列電磁流量計,而且傳感器和變送器為分體安裝,那么在接線時一定要注意下列事項,否則上電后流量計報F70錯誤,提示勵磁電流有問題。分體式的電磁流量計,其勵磁電纜和電極電纜出廠時插在傳感器的端子排上,用戶使用時,必須將上述端子從原來的端子排上拆下來,連接到流量計的主電路板。

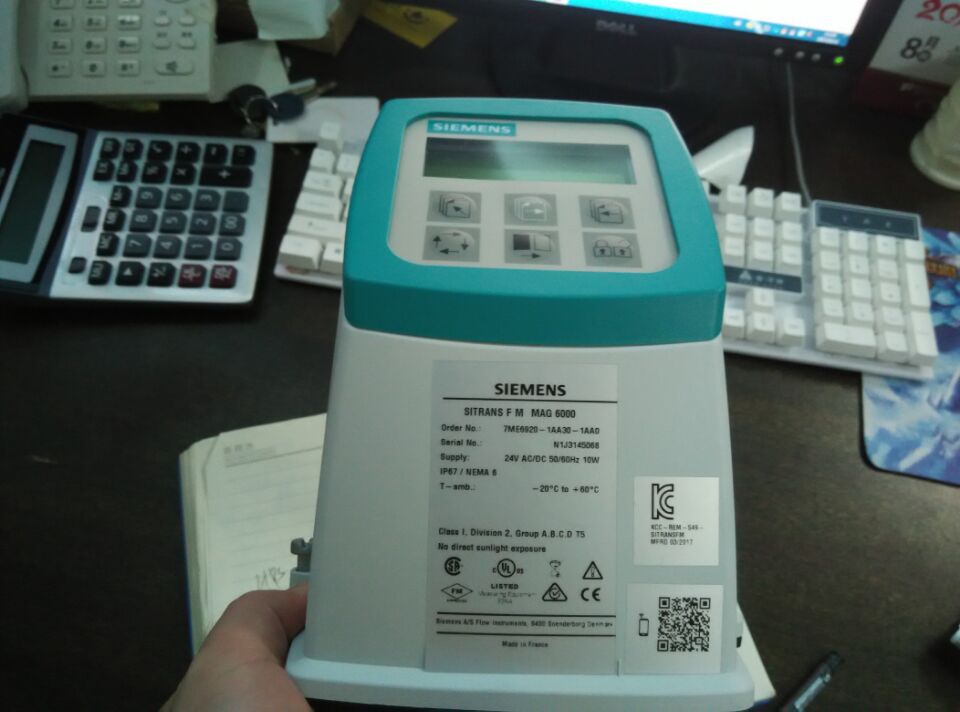

西門子電磁流量計變送器MAG5000/MAG6000 是基于微處理器的高性能變送器,易于安裝、調試和維護。變送器可與MAG 1100,MAG 1100 F,MAG 3100,MAG 3100 W 和 MAG 5100 W SITRANS F M MAGFLO 傳感器配套使用。
變送器類型:
? MAG 5000:最大測量誤差0.5% (包括傳感器)。
? MAG 6000:最大測量誤差0.25% (包括傳感器,參見傳感器說明書),具有其它特性如:即插即用式內置總線模塊;批處理功能。
MAG5000/MAG6000特性
? 信號分辨率高,可達最佳量程比
? 多種可能性的數字信號處理
? 自動從SENSORPROM 中讀取數據,易于調試
? 具有密碼保護的用戶組態操作菜單
? 3 行, 20 個字符, 11 種語言顯示
? 各種流速單位MAG5000MAG6000電磁流量計維修
? 累計流量,正向、反向流量和凈流量以及其它更多信息
? 用于過程控制的多功能輸出,具有模擬、脈沖/ 頻率和繼電器輸出 ( 狀態、流向和極限值) 的最小組態
? 豐富的自診斷功能,出錯指示和故障記錄 ( 參見MAGFLO 診斷功能)
? 批控制
? 貿易結算認證:PTB,OIML R75,R117,OIML R 49 和 MI-001
? MAG 6000 具有附加的總線模塊:HART,MODBUS RTU/ RS485,FF, PROFIBUS PA 和DP
MAG5000/MAG6000 應用
MASGFLO 流量計適合于測量幾乎所有的導電液體、淤泥和泥漿的測量。主要應用于以下領域:
? 水工業和污水處理
? 化工和制藥工業
? 食品和飲料工業
? 發電廠和民用電
MAG5000/MAG6000 設計
變送器設計為IP67 NEMA 4X/6 防護等級的一體式,或者墻裝式,或基于19″插入式結構的19″型,用于:
? 19″架裝系統
? 盤裝支架IP65/NEMA 4
? 盤后安裝IP20/NEMA 2
? 墻裝支架IP66/NEMA 4
19″型可有以下幾種選擇:
? 適于EEx ATEX 認證的流量傳感器的變送器(包括安全柵)
? 帶電極清洗單元的變送器
MAG5000/MAG6000 功能
西門子電磁流量計變送器MAG5000/MAG6000 是基于微處理器的變送器,帶有內置的字母數字式多種語言的顯示器。變送器計算來自相連的電磁傳感器的信號,并完成為電磁線圈提供恒定電流的供電任務。有關接線、操作模式和安裝的更詳細信息可以參見傳感器數據列表。
可以使用下列設備完成對變送器的操作:
? 控制和顯示單元
? HART 通訊裝置
? PC 機/ 筆記本電腦和基于HART 通訊協議的SIMATIC PDM 軟件
? PC 機/ 筆記本電腦和基于PROFIBUS PA 通訊協議的SIMATIC PDM 軟件
